آشنایی با قطره گیر برج خنک کننده

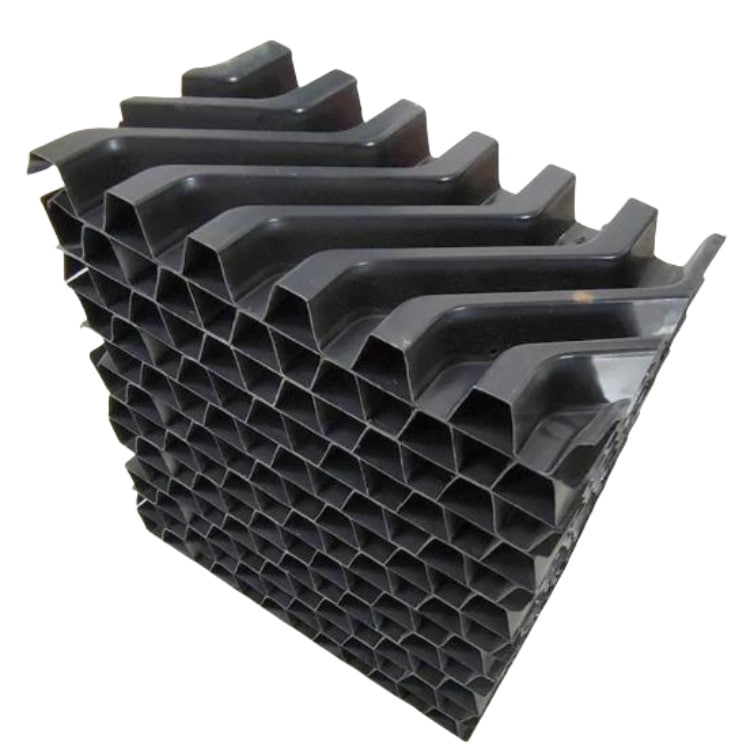

قطره‌ گیر برج خنک ‌کننده یکی از اجزای کلیدی در ساختار برج خنک‌ کننده است که وظیفه آن جلوگیری از خروج قطرات ریز آب به همراه جریان هوا می‌باشد. در هنگام عملکرد برج، فن‌ها یا جریان طبیعی هوا موجب تبخیر و پخش شدن بخشی از آب می‌شوند. اگر این قطرات بدون کنترل از برج خارج شوند، علاوه بر هدر رفت آب و افزایش هزینه مصرفی، باعث ایجاد مشکلات زیست‌ محیطی، خوردگی در تجهیزات اطراف و حتی انتشار آلودگی‌های احتمالی خواهند شد.

قطره‌ گیر با طراحی ویژه پره‌ها یا صفحات خود، جریان هوا را تغییر مسیر داده و قطرات آب را به دام می‌اندازد و دوباره به چرخه برج بازمی‌گرداند. اهمیت استفاده از قطره‌ گیر تنها به صرفه‌جویی در مصرف آب محدود نمی‌شود، بلکه به کاهش رسوب‌گذاری و آسیب‌های ناشی از مواد شیمیایی محلول در آب نیز کمک می‌کند. به بیان دیگر، نصب قطره‌ گیر باعث افزایش بهره‌وری برج خنک‌ کننده، کاهش هزینه‌های نگهداری و حفاظت از محیط‌ زیست می‌شود. به همین دلیل امروزه در طراحی برج‌های خنک ‌کننده مدرن، قطره ‌گیرها جزء اجزای استاندارد و جدانشدنی محسوب می‌شوند.

جنس و متریال قطره‌ گیر برج خنک ‌کننده

قطره‌ گیر برج خنک‌ کننده از متریال‌های مختلفی تولید می‌شود که انتخاب آنها بسته به نوع برج، شرایط محیطی و میزان مقاومت مورد نیاز انجام می‌گیرد. متداول‌ترین جنس قطره‌ گیرها،PVC است که به دلیل وزن سبک، قیمت مناسب، مقاومت در برابر خوردگی و سهولت نصب، پرکاربردترین متریال محسوب می‌شود. علاوه بر PVC، قطره‌ گیرها می‌توانند از پلی‌پروپیلن (PP) تولید شوند که در برابر دماهای بالاتر و مواد شیمیایی مقاوم‌تر هستند. در برخی پروژه‌های صنعتی خاص، از متریال‌هایی مانند فایبرگلاس (FRP) یا حتی ورق‌های فلزی با پوشش ضدزنگ نیز استفاده می‌شود که دوام بالایی در محیط‌های خورنده دارند.

انتخاب متریال مناسب برای قطره‌ گیر تأثیر مستقیمی بر طول عمر برج خنک ‌کننده و راندمان آن دارد. برای مثال، در مناطقی با تابش شدید خورشید و دمای بالا، استفاده از قطره‌گیرهای مقاوم در برابر اشعه UV توصیه می‌شود. همچنین در برج‌هایی که از مواد شیمیایی در چرخه آب استفاده می‌کنند، انتخاب متریالی که در برابر خوردگی و رسوب‌گذاری مقاوم باشد اهمیت زیادی دارد. به طور کلی هرچه جنس قطره‌ گیر متناسب‌تر با شرایط محیطی انتخاب شود، میزان هدر رفت آب، هزینه‌های نگهداری و استهلاک تجهیزات به شکل چشمگیری کاهش می‌یابد.

انواع قطره‌ گیر برج خنک ‌کننده

قطره‌ گیرها بر اساس شکل ظاهری، طراحی مسیر جریان هوا و میزان راندمان جمع‌آوری قطرات آب به انواع مختلفی تقسیم می‌شوند. هدف اصلی آنها جلوگیری از خروج قطرات ریز آب (دریفت) به همراه جریان هوا است تا هم از هدر رفت آب جلوگیری شود و هم آسیب‌های زیست‌ محیطی و خوردگی تجهیزات اطراف به حداقل برسد. دو نوع متداول و پرکاربرد قطره‌ گیر در برج‌های خنک‌ کننده، قطره‌ گیر لانه‌ زنبوری و قطره‌ گیر تیغه‌ای هستند که در ادامه به معرفی آنها می‌پردازیم.

قطره ‌گیر لانه ‌زنبوری برج خنک ‌کننده

قطره ‌گیر لانه ‌زنبوری نوعی تجهیز در برج‌های خنک‌ کننده است که با استفاده از صفحات موجدار و زاویه‌دار شبیه لانه زنبور طراحی شده و باعث تغییر چند باره مسیر هوا می‌شود. این طراحی هوشمندانه موجب می‌گردد قطرات آب معلق در جریان هوا روی دیواره‌ها بنشینند و دوباره به چرخه سیستم بازگردند. راندمان بالای این قطره‌ گیر موجب کاهش قابل ‌توجه دریفت و صرفه‌جویی در مصرف آب می‌شود. جنس رایج آن PVC یا پلی ‌پروپیلن مقاوم در برابر UV است و با دوام بالا و طراحی فشرده، انتخابی ایده‌آل برای برج‌های صنعتی بزرگ و سیستم‌هایی نظیر کویل آبگرم محسوب می‌شود.

قطره ‌گیر تیغه‌ای برج خنک‌ کننده

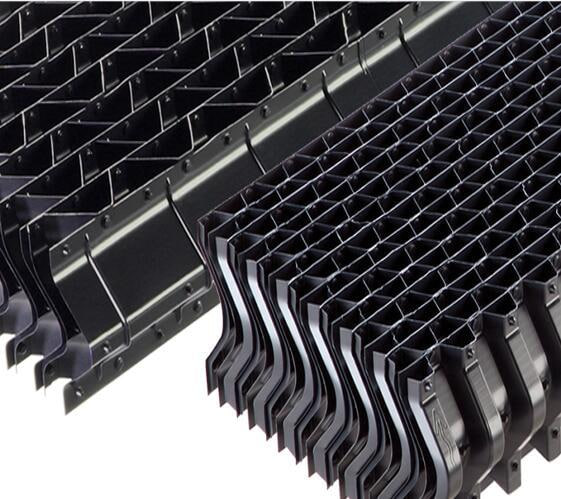

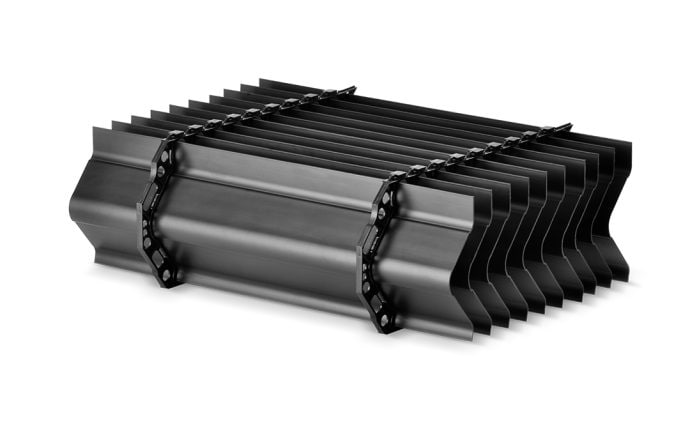

قطره‌ گیر تیغه‌ای از ردیف‌های منظم تیغه‌های خمیده تشکیل شده است که در مسیر جریان هوا قرار می‌گیرند. این تیغه‌ها باعث تغییر مسیر هوا شده و قطرات آب روی سطح آنها به دام می‌افتند و به داخل برج بازمی‌گردند. طراحی ساده و بازدهی قابل‌ قبول این مدل باعث شده استفاده از آن در برج‌های خنک ‌کننده مدور و مکعبی بسیار رایج باشد.

این نوع قطره ‌گیر معمولاً از جنس PVC یاPP تولید می‌شود و به دلیل نصب آسان، طول عمر بالا، قابلیت شستشو و هزینه نگهداری پایین، در بسیاری از پروژه‌های صنعتی به کار می‌رود. قطره ‌گیر تیغه‌ای در مقایسه با مدل لانه ‌زنبوری، ساختار ساده‌تری دارد؛ اما همچنان در کاهش هدر رفت آب بسیار مؤثر است و یکی از گزینه‌های اقتصادی و کارآمد برای صنایع مختلف محسوب می‌شود.

محل نصب قطره‌ گیر درون برج خنک‌ کننده کجا است؟

قطره‌ گیر در برج خنک ‌کننده در بخش بالای پکینگ‌ها و درست قبل از خروجی هوا نصب می‌شود. دلیل این جایگاه آن است که پس از عبور هوا از روی پکینگ و تماس با آب، مقدار زیادی رطوبت و قطرات ریز آب در جریان هوا وجود دارد. اگر این قطرات کنترل نشوند، همراه با جریان هوا از برج خارج شده و علاوه بر هدر رفت آب، موجب ایجاد رسوب، آلودگی در اطراف برج می‌شوند. قرار گرفتن قطره ‌گیر در بالای پکینگ، باعث می‌شود تا قبل از خروج هوا، قطرات ریز آب به دام افتاده و دوباره به چرخه خنک‌سازی بازگردند.

ارتباط قطره‌ گیر با پکینگ برج خنک‌ کننده بسیار مهم است؛ زیرا عملکرد پکینگ‌ها تبادل حرارت بین آب و هوا را افزایش می‌دهد و در این فرآیند بخشی از آب به صورت قطرات معلق وارد جریان هوا می‌شود. بدون وجود قطره ‌گیر، راندمان بالای پکینگ‌ها عملاً با هدر رفت زیاد آب خنثی خواهد شد. به همین دلیل، قطره‌ گیر و پکینگ مکمل یکدیگر هستند و نصب صحیح آنها تضمین‌ کننده کاهش مصرف آب، حفظ راندمان حرارتی و افزایش طول عمر برج خنک‌ کننده است.

پکینگ برج خنک ‌کننده چیست و چه نقشی در عملکرد آن دارد؟

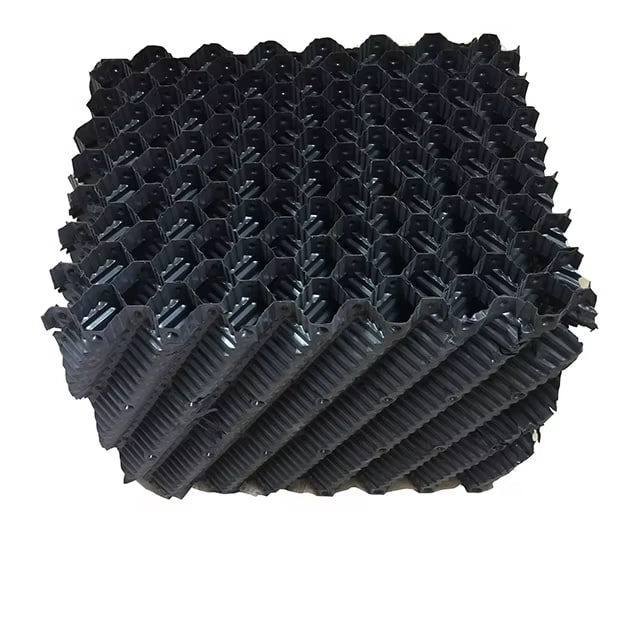

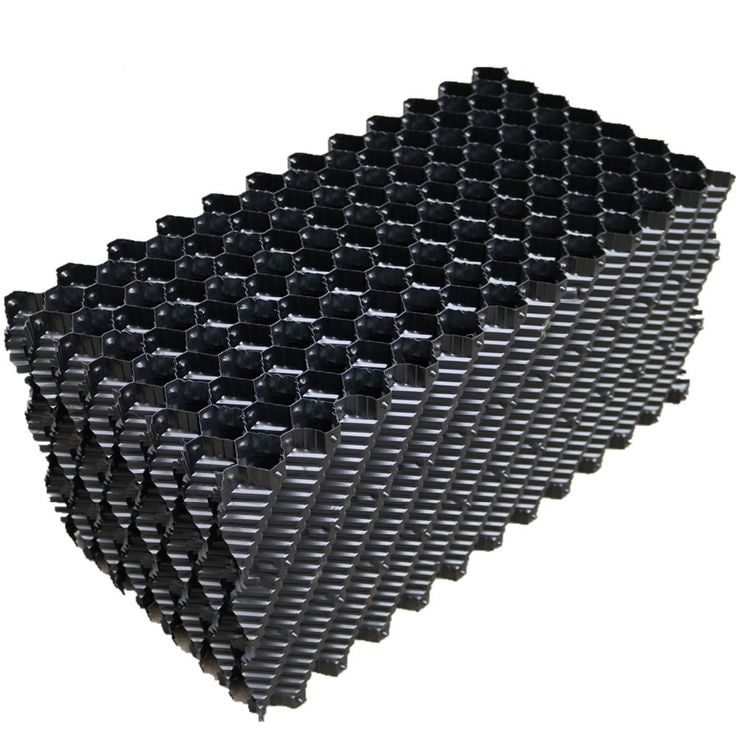

پکینگ برج خنک ‌کننده یکی از اجزای اصلی این دستگاه به شمار می‌رود که وظیفه آن افزایش سطح تماس آب و هوا برای بهبود فرآیند خنک‌سازی است. در واقع پکینگ‌ها با طراحی خاص خود باعث می‌شوند قطرات آب به صورت لایه‌ لایه یا پاششی روی آنها پخش شوند و هوا به شکل یکنواخت‌تری با آب در تماس قرار گیرد. این فرآیند موجب افزایش راندمان تبخیر و در نتیجه خنک شدن بهتر آب می‌شود. به همین دلیل، انتخاب پکینگ مناسب در برج‌های خنک ‌کننده نقش تعیین ‌کننده‌ای در عملکرد کلی سیستم دارد.

پکینگ‌ها معمولاً از جنس PVC یا PP تولید می‌شوند و در دو نوع فیلمی و اسپلش طراحی می‌گردند. پکینگ فیلمی با ایجاد سطح وسیع برای جریان لایه‌ای آب، بازده تبخیر بالاتری دارد. در حالی که پکینگ اسپلش با شکستن قطرات آب به ذرات ریزتر، برای شرایطی با آب سخت یا دارای املاح بیشتر مناسب‌تر است. نگهداری و شستشوی دوره‌ای پکینگ نیز اهمیت بالایی دارد؛ زیرا تجمع رسوب، جلبک یا آلودگی می‌تواند راندمان برج را به شدت کاهش دهد. در نتیجه پکینگ به عنوان قلب برج خنک‌ کننده شناخته می‌شود و عملکرد صحیح آن تضمین‌کننده بهره‌وری کل سیستم است.

انواع پکینگ برج خنک ‌کننده

پکینگ برج خنک‌ کننده در انواع مختلفی طراحی و تولید می‌شود تا با شرایط گوناگون آب و کاربری‌های متفاوت سازگار باشد. انتخاب نوع پکینگ نقش مهمی در راندمان، طول عمر و میزان مصرف انرژی برج دارد. به طور کلی پکینگ‌ها به دو دسته اصلی فیلمی و آبشاری یا اسپلش تقسیم می‌شوند که هر کدام ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند.

پکینگ فیلمی

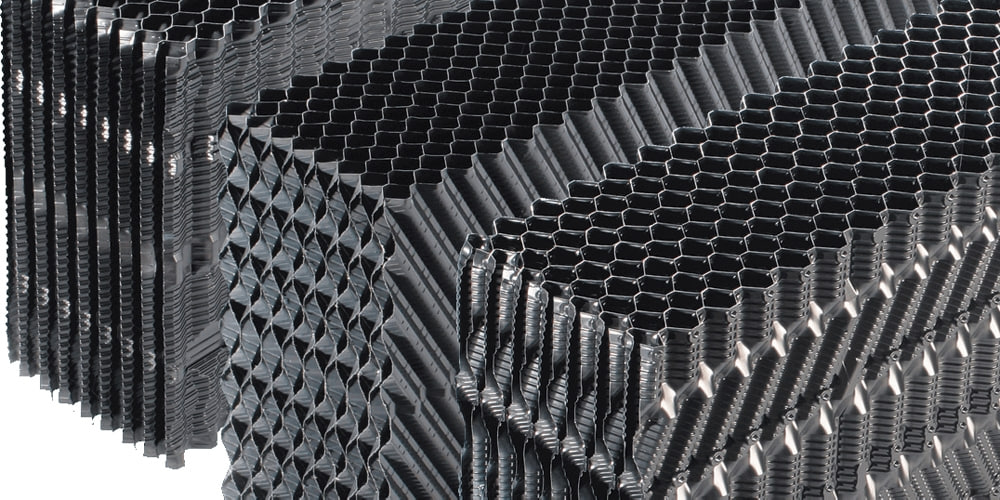

پکینگ فیلمی یکی از پرکاربردترین انواع پکینگ در برج‌های خنک ‌کننده است که به دلیل طراحی خاص خود راندمان بالایی دارد. در این مدل، آب به صورت لایه‌های نازک روی صفحات از جنس PVC یا PP حرکت می‌کند و سطح تماس گسترده‌ای با جریان هوا ایجاد می‌شود. این افزایش سطح تماس موجب تبخیر بهتر و در نتیجه خنک ‌شدن سریع‌تر آب می‌گردد. از مزایای پکینگ فیلمی می‌توان به کارایی بالا، کاهش مصرف انرژی و عملکرد بهینه اشاره کرد. با این حال استفاده از آن بیشتر برای سیستم‌هایی با آب تمیز و سختی پایین توصیه می‌شود.

پکینگ آبشاری (اسپلش)

پکینگ آبشاری که به آن پکینگ اسپلش نیز گفته می‌شود، یکی از انواع پرکاربرد در برج‌های خنک‌ کننده است. در این نوع پکینگ، آب هنگام عبور با ضربه به تیغه‌ها یا شبکه‌های طراحی‌شده خرد شده و به قطرات ریزتر تبدیل می‌گردد. این عمل باعث افزایش سطح تماس آب و هوا و بهبود فرآیند تبخیر می‌شود. مزیت اصلی پکینگ آبشاری مقاومت بالای آن در برابر رسوب و گرفتگی است. به همین دلیل، در سیستم‌هایی با آب سخت یا دارای املاح زیاد استفاده می‌شود و در برخی کاربردها همراه با کویل آبگرم کارایی بالاتری دارد.

پکینگ برج خنک ‌کننده چگونه عمل می‌کند؟

پکینگ برج خنک ‌کننده با افزایش سطح تماس بین آب و هوا، فرآیند تبخیر و در نتیجه خنک‌سازی آب را بهبود می‌بخشد. زمانی که آب گرم وارد برج خنک ‌کننده می‌شود، بر روی سطوح پکینگ پخش شده و به صورت لایه‌ای یا قطرات ریز جریان پیدا می‌کند. در همین حین، جریان هوای ورودی از میان پکینگ عبور کرده و با آب برخورد می‌کند. این تماس نزدیک موجب تبخیر بخشی از آب و کاهش دمای کلی آن می‌گردد.

در پکینگ‌های فیلمی، آب به شکل لایه‌های نازک روی صفحات حرکت کرده و سطح تبخیر افزایش می‌یابد. در پکینگ‌های آبشاری یا اسپلش، قطرات آب خرد شده و سطح تماس بیشتری با هوا ایجاد می‌کنند. در هر دو نوع، عملکرد پکینگ به این صورت است که تبادل حرارتی بین آب و هوا حداکثر شود و بازده برج خنک‌ کننده بهبود یابد.

ابعاد پکینگ برج خنک‌ کننده

ابعاد پکینگ برج خنک ‌کننده بسته به نوع طراحی و کاربرد آن متفاوت است و انتخاب اندازه مناسب نقش مهمی در راندمان دستگاه دارد. به طور کلی پکینگ‌ها در ابعاد استانداردی مانند ۳۰×۳۰ سانتی‌متر، ۶۰×۳۰ سانتی‌متر، ۱۲۰×۳۰ سانتی‌متر و حتی بزرگ‌تر تولید می‌شوند. ضخامت صفحات پکینگ نیز معمولاً بین ۰/۲۵ تا ۰/۵ میلی‌متر متغیر است که بر استحکام و طول عمر آن تأثیر مستقیم دارد.

ارتفاع پکینگ‌ها نیز از عوامل کلیدی در کارایی سیستم است و می‌تواند بین ۳۰ تا ۱۵۰ سانتی‌متر باشد. هر چه ارتفاع پکینگ بیشتر باشد، زمان تماس آب و هوا افزایش یافته و فرآیند خنک‌سازی به شکل مؤثرتری انجام می‌شود. انتخاب ابعاد مناسب باید بر اساس ظرفیت برج، دبی آب، کیفیت آب (سختی و املاح) و شرایط کاری صورت گیرد. در صورت انتخاب نادرست، راندمان برج کاهش یافته و مصرف انرژی افزایش پیدا می‌کند. بنابراین توجه به ابعاد پکینگ هنگام خرید یا تعویض آن یک ضرورت اساسی است.

پکینگ در چه نوع برج‌هایی استفاده می‌شود؟

پکینگ یکی از اجزای اصلی در برج‌های خنک‌ کننده است و تقریباً در همه انواع برج‌ها برای افزایش راندمان خنک‌سازی استفاده می‌شود. عملکرد پکینگ در این برج‌ها ایجاد سطح تماس بیشتر بین آب و هوا و تسریع فرآیند تبخیر است. بدون پکینگ، آب به شکل جریان آزاد عبور می‌کند و تماس مؤثر با جریان هوا کاهش می‌یابد، در نتیجه بازده خنک‌سازی برج به شدت کاهش می‌یابد. پکینگ‌ها در انواع برج‌های مدار باز و مدار بسته، کاربرد دارند.

در برج‌های مدار باز، آب گرم مستقیماً روی پکینگ ریخته می‌شود و هوا با آن تماس پیدا می‌کند تا دما کاهش یابد. در برج‌های مدار بسته، پکینگ در مسیر لوله‌های حرارتی یا کویل‌ها قرار می‌گیرد و آب داخل لوله خنک می‌شود. در حالی که جریان هوا از بیرون باعث تبادل حرارت می‌شود. همچنین پکینگ‌ها در برج‌های صنعتی، سرمایشی، نیروگاهی و تهویه مطبوع بزرگ استفاده می‌شوند، که بسته به نوع برج و کیفیت آب، نوع فیلمی یا آبشاری انتخاب می‌شود.

آشنایی با کویل آبگرم و کاربرد آن در سیستم‌های گرمایشی

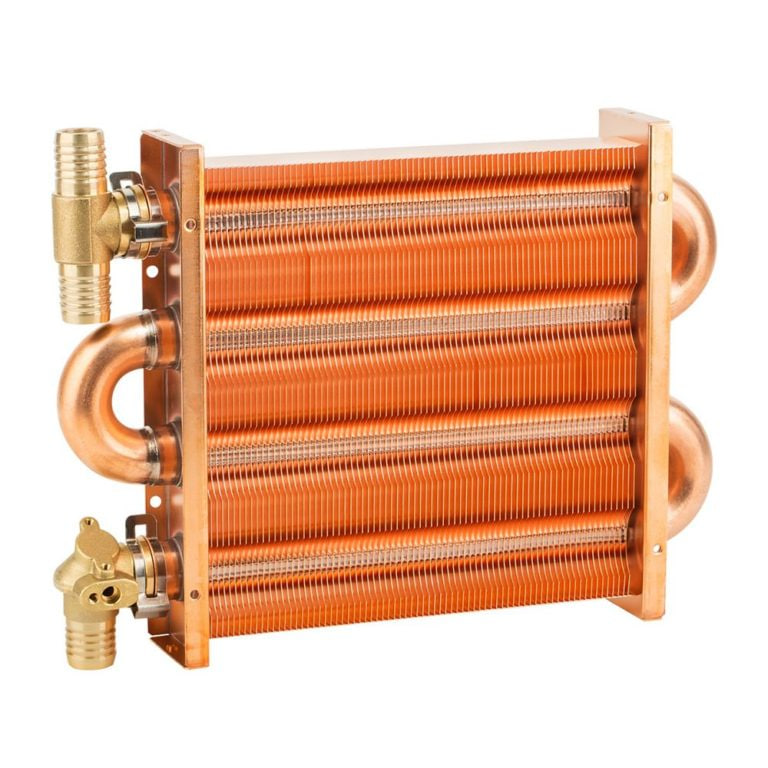

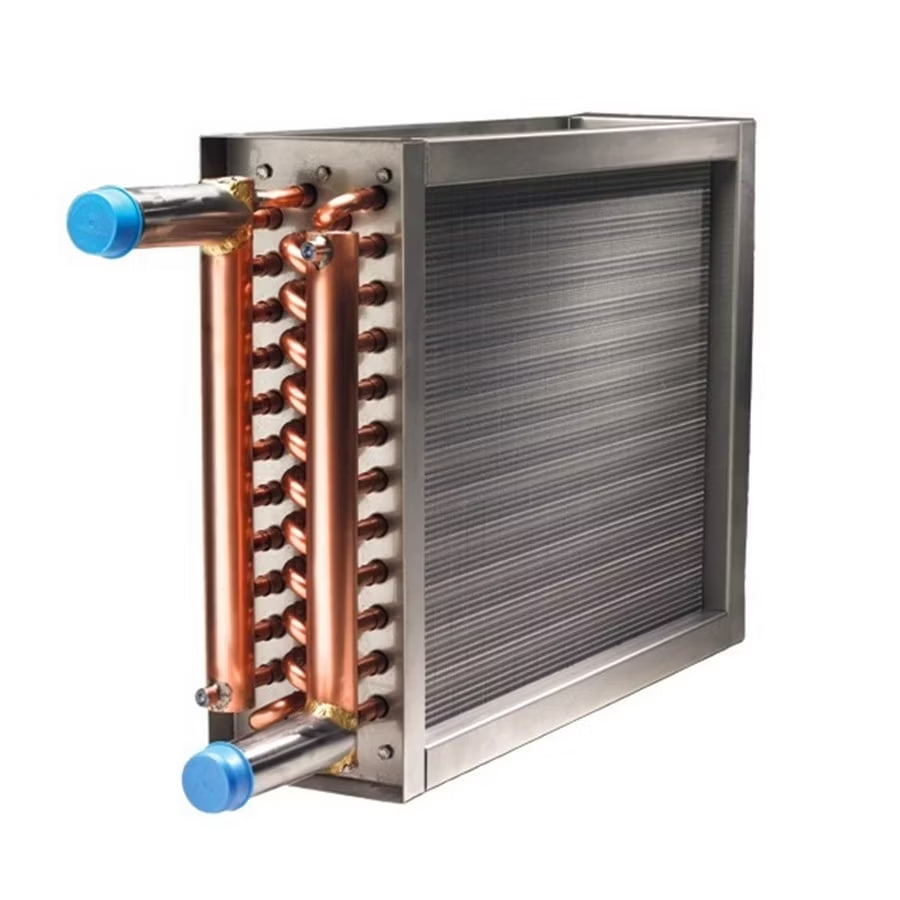

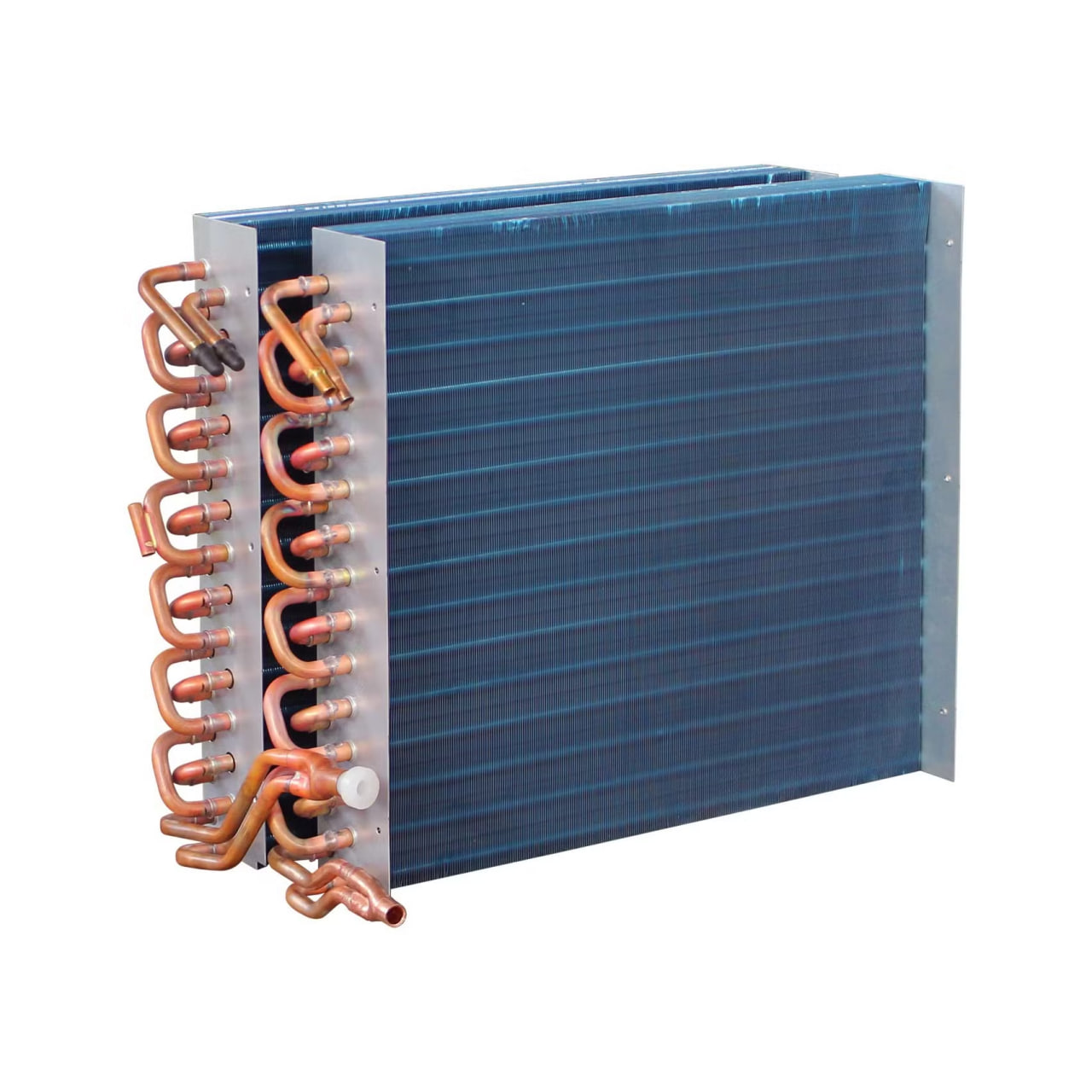

کویل آبگرم یکی از اجزای مهم سیستم‌های گرمایشی و تهویه مطبوع است که برای انتقال حرارت از آب گرم به هوا یا سیال دیگر طراحی شده است. این دستگاه شامل لوله‌های مارپیچی یا صاف است که آب گرم از داخل آنها عبور می‌کند و به واسطه سطح تماس گسترده، گرمای خود را به هوا منتقل می‌کند. کویل‌های آبگرم در ساختمان‌های مسکونی، اداری و صنعتی کاربرد دارند و معمولاً در سیستم‌های فن‌کوئل، هواساز و رادیاتورهای مرکزی نصب می‌شوند.

عملکرد کویل آبگرم به نحوی است که آب گرم پس از تولید در بویلر یا دیگ حرارتی وارد لوله‌های کویل می‌شود و با عبور هوا یا جریان سیال دیگر، دمای محیط افزایش می‌یابد. انتخاب نوع و ظرفیت کویل بستگی به نیاز گرمایشی، حجم فضا و نوع سیستم تهویه دارد. همچنین نگهداری و تمیزکاری دوره‌ای کویل‌ها باعث افزایش راندمان حرارتی و طول عمر آنها می‌شود؛ زیرا رسوبات و گرفتگی‌های داخلی می‌توانند انتقال حرارت را کاهش دهند و فشار کاری سیستم را افزایش دهند.

نحوه عملکرد کویل آبگرم

کویل آبگرم یکی از اصلی‌ترین تجهیزات در سیستم‌های گرمایشی و تهویه مطبوع است که وظیفه انتقال حرارت از آب گرم به هوا یا سیال دیگر را بر عهده دارد. عملکرد این دستگاه به صورت انتقال حرارت غیرمستقیم انجام می‌شود؛ به این معنا که آب گرم وارد لوله‌های کویل می‌شود و جریان هوا یا سیال دیگر از اطراف لوله‌ها عبور می‌کند.

به دلیل اختلاف دما بین آب داخل لوله و هوا یا سیال عبوری، گرما از آب به محیط منتقل می‌شود و دمای فضا افزایش می‌یابد. کویل آبگرم معمولاً شامل یک سری لوله‌های مارپیچی یا صاف است که با فین‌های فلزی همراه شده‌اند تا سطح تماس بیشتری با هوا ایجاد شود و انتقال حرارت بهینه گردد. هوا یا سیال با عبور از این سطح تماس، انرژی گرمایی خود را از دست داده و گرم می‌شود.

در حالی که آب گرم داخل لوله‌ها به سمت خروجی حرکت می‌کند و پس از انتقال گرما به محیط، به دیگ یا بویلر باز می‌گردد تا دوباره گرم شود. راندمان عملکرد کویل به عواملی مانند دبی آب، دمای آب، سرعت جریان هوا و میزان رسوب‌گذاری داخلی لوله‌ها وابسته است. نگهداری منظم و تمیز کردن کویل باعث جلوگیری از کاهش راندمان و افزایش طول عمر سیستم می‌شود.

انواع کویل آبگرم

کویل‌های آبگرم بر اساس تعداد ردیف لوله‌ها و سطح انتقال حرارت تقسیم ‌بندی می‌شوند و هر نوع با توجه به نیاز گرمایشی فضا و سیستم تهویه مورد استفاده قرار می‌گیرد. تعداد ردیف‌ها در کویل تعیین‌ کننده میزان انتقال حرارت و راندمان گرمایشی آن است؛ به این معنی که هر چه تعداد ردیف‌ها بیشتر باشد، سطح تماس آب گرم با هوا افزایش یافته و گرمای بیشتری به محیط منتقل می‌شود. این تنوع در طراحی به مهندسین امکان می‌دهد تا متناسب با حجم فضا، نوع سیستم و بودجه، کویل مناسبی را انتخاب کنند.

کویل آبگرم دو ردیفه

کویل‌های دو ردیفه ساده‌ترین نوع کویل آبگرم محسوب می‌شوند و شامل دو ردیف لوله مارپیچی یا صاف هستند که آب گرم از آنها عبور می‌کند. این طراحی امکان انتقال حرارت کافی برای فضاهای کوچک و متوسط را فراهم می‌کند و نصب و نگهداری آن نسبتاً آسان است. علاوه بر سیستم‌های گرمایشی معمولی، کویل‌های دو ردیفه در برج‌ خنک‌ کننده نیز کاربرد دارند تا گرمای اضافی سیستم‌ها به محیط منتقل شود و عملکرد بهینه‌ای ایجاد گردد. این نوع کویل‌ها با هزینه اولیه پایین و راندمان مناسب، انتخاب اقتصادی و کاربردی برای بسیاری از پروژه‌ها هستند.

کویل گرمایشی سه ردیفه

کویل‌های سه ردیفه شامل سه ردیف لوله مارپیچی یا صاف هستند که سطح تماس بیشتری با هوا ایجاد می‌کنند و باعث افزایش راندمان انتقال حرارت می‌شوند. این نوع کویل‌ها برای فضاهای بزرگ‌تر، سالن‌های صنعتی یا محیط‌هایی که به گرمایش قوی‌تر نیاز دارند، مناسب هستند و عملکرد حرارتی بهتری نسبت به کویل‌های دو ردیفه ارائه می‌دهند. طراحی آنها به گونه‌ای است که علاوه بر افزایش کارایی، امکان نصب و نگهداری راحت را نیز فراهم می‌کند. استفاده از کویل‌های سه ردیفه، راندمان سیستم گرمایشی را به طور قابل توجهی افزایش می‌دهد و به بهینه‌سازی مصرف انرژی کمک می‌کند.

کویل آبگرم چهار ردیفه

کویل‌های چهار ردیفه پیشرفته‌ترین نوع کویل آبگرم محسوب می‌شوند و شامل چهار ردیف لوله و فین هستند که بیشترین سطح تماس برای انتقال حرارت را فراهم می‌کنند. این نوع کویل‌ها برای ساختمان‌های بزرگ، هواسازهای صنعتی و فضاهایی که نیاز به گرمایش قوی و یکنواخت دارند، ایده‌آل هستند و راندمان حرارتی بسیار بالایی ارائه می‌دهند. طراحی آنها به گونه‌ای است که ضمن افزایش کارایی سیستم، امکان توزیع یکنواخت گرما در کل محیط را فراهم می‌کند. استفاده از کویل‌های چهار ردیفه باعث بهینه‌سازی مصرف انرژی و عملکرد بهتر سیستم گرمایشی می‌شود.

چگونه از رسوب‌ گذاری در کویل آبگرم جلوگیری کنیم؟

رسوب‌ گذاری در کویل آبگرم یکی از مشکلات شایع در سیستم‌های گرمایشی است که می‌تواند عملکرد و راندمان انتقال حرارت را کاهش دهد. این پدیده زمانی رخ می‌دهد که مواد معدنی موجود در آب گرم، مانند کلسیم و منیزیم، در داخل لوله‌ها و فین‌ها ته‌نشین شوند. با گذشت زمان، لایه‌های رسوب باعث کاهش قطر مؤثر لوله‌ها، افت جریان آب و افزایش فشار سیستم می‌شوند و در نتیجه انتقال حرارت کاهش می‌یابد. اگر رسوب‌ گذاری شدید شود، ممکن است نیاز به تعمیرات پرهزینه یا تعویض کامل کویل ایجاد شود.

برای پیشگیری از رسوب‌ گذاری، چند راهکار اصلی وجود دارد. استفاده از آب نرم یا تصفیه‌ شده قبل از ورود به سیستم می‌تواند میزان مواد معدنی را کاهش دهد. شست‌وشوی دوره‌ای کویل‌ها با محلول‌های شیمیایی مناسب باعث حذف تدریجی رسوبات می‌شود. نصب سیستم‌های فیلتر و سختی ‌گیر آب قبل از ورود آب به کویل، اثر بسزایی در جلوگیری از ته‌نشینی مواد معدنی دارد. علاوه بر این رعایت دمای مناسب آب و جلوگیری از افزایش بیش از حد دما می‌تواند از سرعت تشکیل رسوب بکاهد. با اجرای این اقدامات، راندمان کویل حفظ شده و طول عمر سیستم گرمایشی به طور قابل توجهی افزایش می‌یابد.

برج خنک ‌کننده و کاربرد آن در سیستم‌های صنعتی

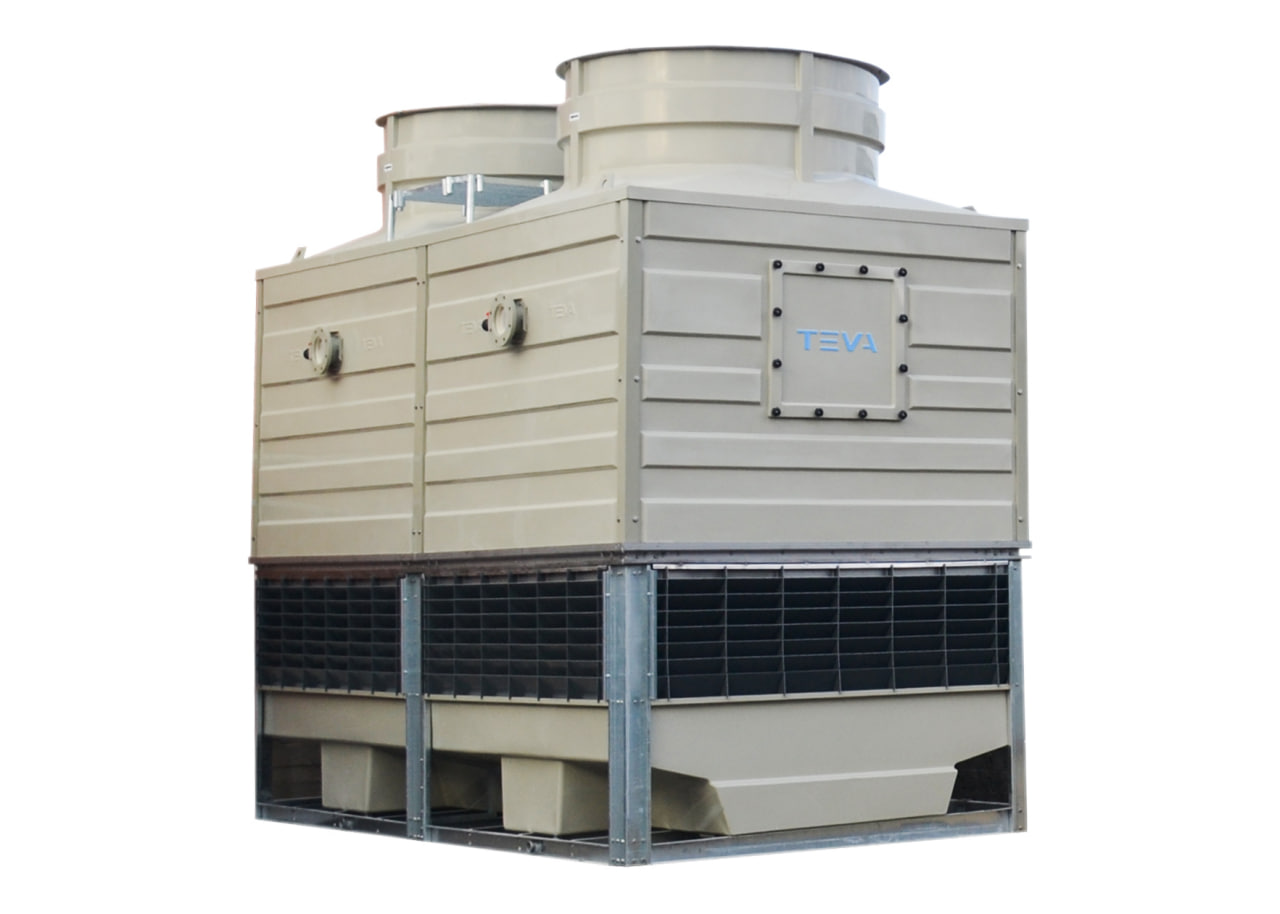

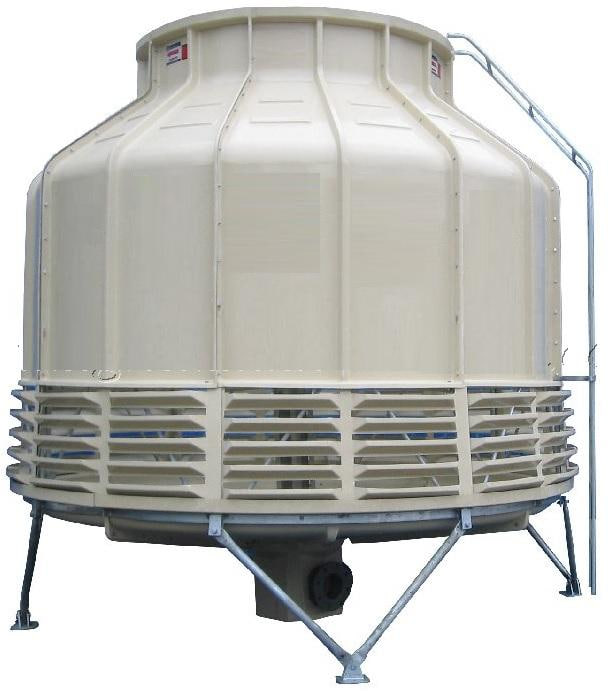

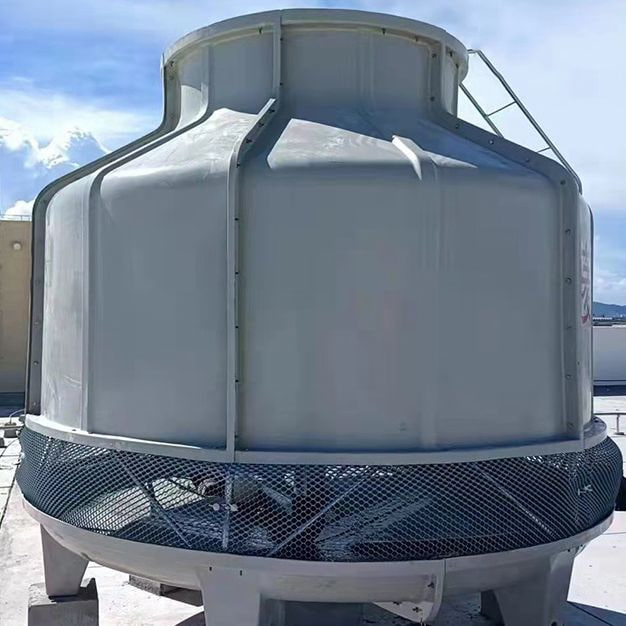

برج خنک‌ کننده یک تجهیز صنعتی است که برای کاهش دمای آب گرم تولید شده در فرآیندهای صنعتی یا سیستم‌های تهویه مطبوع به کار می‌رود. عملکرد این دستگاه بر اساس تبخیر بخشی از آب و انتقال حرارت به هوای محیط است. آب گرم وارد برج می‌شود، در تماس با جریان هوای خنک قرار می‌گیرد و پس از تبادل حرارت، آب خنک شده به سیستم بازگردانده می‌شود. این فرآیند باعث کاهش دما و افزایش کارایی سیستم‌های صنعتی و تهویه مطبوع می‌گردد.

برج‌های خنک‌ کننده در انواع مختلف طراحی می‌شوند، از جمله برج خنک ‌کننده مدار باز، مدار بسته و هیبریدی، تا نیازهای متفاوت صنایع را پوشش دهند. استفاده از برج خنک ‌کننده علاوه بر بهبود بهره‌وری، مصرف انرژی را کاهش داده و از آسیب دیدن تجهیزات ناشی از دمای بالا جلوگیری می‌کند. این دستگاه‌ها در نیروگاه‌ها، پالایشگاه‌ها، کارخانه‌ها و ساختمان‌های بزرگ تجاری و مسکونی کاربرد وسیعی دارند و نقش حیاتی در مدیریت حرارتی سیستم‌ها ایفا می‌کنند.

عملکرد برج خنک‌ کننده چگونه است؟

برج خنک‌ کننده با هدف کاهش دمای آب گرم خروجی از سیستم‌های صنعتی یا تهویه مطبوع طراحی شده است. عملکرد آن بر پایه انتقال حرارت و تبخیر جزئی آب است. آب گرم از بالای برج وارد می‌شود و روی سطوح پره‌ دار یا پکینگ‌ها پخش می‌گردد تا سطح تماس با هوا افزایش یابد. همزمان، جریان هوای محیط یا فن‌های نصب شده در برج، هوا را به سمت پایین یا بالا هدایت می‌کنند. در این فرآیند، بخشی از آب تبخیر می‌شود و گرمای نهان آن به هوا منتقل می‌شود، در نتیجه دمای آب کاهش یافته و به سیستم بازگردانده می‌شود.

عملکرد برج خنک‌ کننده به دو عامل اصلی وابسته است: جریان آب و جریان هوا. هر چه تماس بین آب و هوا بیشتر باشد، میزان انتقال حرارت افزایش می‌یابد و آب سریع‌تر خنک می‌شود. برج‌های خنک‌ کننده در انواع مدار باز، مدار بسته و هیبریدی طراحی می‌شوند تا با شرایط مختلف محیطی و صنعتی سازگار باشند. استفاده صحیح از این دستگاه باعث افزایش بهره‌وری سیستم، کاهش مصرف انرژی، محافظت از تجهیزات و ایجاد شرایط کاری امن‌تر می‌شود.

انواع برج خنک ‌کننده

برج‌های خنک ‌کننده با توجه به روش انتقال حرارت، نوع تبخیر و کاربرد صنعتی به چند دسته مختلف تقسیم می‌شوند. هر نوع برج مزایا و محدودیت‌های خاص خود را دارد و بسته به نیاز سیستم، محیط و میزان آب مصرفی انتخاب می‌شود. شناخت انواع برج خنک ‌کننده به مهندسین و مدیران صنعتی کمک می‌کند تا بهترین گزینه را برای کاهش دمای آب، افزایش کارایی تجهیزات و صرفه‌جویی در انرژی انتخاب کنند.

برج خنک ‌کننده مدار باز

برج خنک‌ کننده مدار باز یکی از پرکاربردترین انواع برج‌ها است که عملکرد آن بر اساس تماس مستقیم آب با هوا طراحی شده است. در این سیستم، آب گرم تولید شده در فرآیندهای صنعتی یا سیستم تهویه مطبوع وارد برج می‌شود و از بالای آن روی سطوح پخش یا پکینگ‌ها پاشیده می‌شود تا سطح تماس با جریان هوای محیط افزایش یابد. بخشی از آب در این مسیر تبخیر شده و گرمای آن به هوا منتقل می‌شود. این فرآیند موجب کاهش دمای آب و بازگرداندن آن به سیستم می‌شود؛ اما نیازمند کنترل مداوم رسوب و کیفیت آب است.

برج خنک ‌کننده خشک

برج خنک‌ کننده خشک نوعی از برج‌ها است که در آن آب به صورت غیرمستقیم با هوا در تماس قرار می‌گیرد و هیچ تبخیر مستقیمی صورت نمی‌گیرد. در این سیستم، آب گرم از داخل لوله‌هایی عبور می‌کند و جریان هوای محیط، حرارت آن را جذب می‌کند و باعث کاهش دما می‌شود. از آنجا که تبخیر رخ نمی‌دهد، مصرف آب بسیار پایین است و رسوب یا آلودگی آب تقریباً ایجاد نمی‌شود. این مدل برای مناطقی که منابع آب محدود است یا کیفیت آب و آلودگی هوا اهمیت بالایی دارد، بسیار مناسب است و در صنایع حساس کاربرد گسترده‌ای دارد.

برج خنک ‌ساز هیبریدی

برج خنک ‌کننده هیبریدی نوعی سیستم ترکیبی است که ویژگی‌های برج مدار باز و خشک را با هم دارد و قادر است هم از مزایای تبخیر مستقیم و هم خنک‌سازی غیرمستقیم بهره ببرد. در این مدل، بخشی از خنک‌سازی آب از طریق تبخیر مستقیم انجام می‌شود و بخش دیگر از طریق تماس غیرمستقیم با جریان هوا خنک می‌گردد. این طراحی باعث صرفه‌جویی در مصرف آب، افزایش راندمان و سازگاری با شرایط محیطی مختلف می‌شود. برج هیبریدی به ‌ویژه برای صنایع حساس، نیروگاه‌ها و محیط‌هایی که به کارایی بالا نیاز دارند، مناسب است.

دسته‌ بندی برج خنک ‌کننده بر اساس نوع فن

برج‌های خنک ‌کننده علاوه بر تقسیم ‌بندی بر اساس روش انتقال حرارت، می‌توانند بر اساس طراحی فن نیز طبقه ‌بندی شوند. نوع فن نقش مهمی در کارایی، فشار و جریان هوا دارد و می‌تواند عملکرد برج را در شرایط محیطی مختلف بهینه کند. با انتخاب مناسب فن، می‌توان دبی هوا، فشار و راندمان خنک‌سازی را افزایش داد و مصرف انرژی را کاهش داد. معمولاً برج‌ها به دو نوع اصلی فن مکشی و فن فشاری تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

برج خنک ‌کننده با فن مکشی

برج خنک ‌کننده با فن مکشی نوعی از برج‌ها است که در آن فن در بالای سازه نصب می‌شود و هوا را به سمت بالا می‌کشد. این مکش طبیعی یا اجباری باعث ایجاد جریان هوا از پایین به بالا می‌شود و آب گرم در مسیر تماس با هوا خنک می‌گردد. طراحی فن مکشی موجب کاهش صدا و افزایش راندمان خنک‌سازی می‌شود. این مدل برای صنایع بزرگ، نیروگاه‌ها، کارخانه‌ها و ساختمان‌های مجهز به سیستم‌های تهویه مطبوع مرکزی بسیار مناسب است؛ زیرا عملکرد پایدار، مصرف انرژی بهینه و نگهداری آسان را فراهم می‌کند.

برج خنک‌ کننده با فن فشاری

در برج‌های با فن فشاری، فن در پایین یا کنار برج نصب می‌شود و هوا را به داخل برج هدایت می‌کند. این روش باعث فشار مثبت در داخل برج شده و جریان هوا را به سمت بالا یا مسیرهای تعیین شده هدایت می‌کند. این نوع برج‌ها برای محیط‌هایی که نیاز به جریان هوای قوی و فشار بالا دارند، مناسب هستند و در برخی صنایع که دبی هوا و تهویه سریع اهمیت دارد، کاربرد فراوان دارند.
